Bidang Lomba

Otomotif


Materi Lomba : Mekanik Otomotif

Deskripsi Soal :

Soal Teori : Mengacu pada Kurikulum 1999 yang disempurnakan pada program keahlian Mekanik Otomotif.

Soal Praktik  : Tune Up Motor Bensin, Overhaul, Transmisi, Rem, Sistem Pengapian Konvensional, Listrik Body Standard, Sistem Pengisian dan Sistem Starter.

Wawancara : Tentang fungsi komponen dan peralatan otomotif

Presentasi (25 menit) : Thema makalah "Bengkel Bersih". Penilaian ditekankan pada : makalah, metoda dan kualitas presentasi. Metoda presentasi dapat dipilih Flowchart, OHP, TV.


Soal Praktik

Soal Praktik yang diinformasikan hanya yang bersifat skill, sehingga tidak semua soal diinformasikan

MATERI LOMBA :  SISTEM PENGAPIAN KONVENSIONAL

WAKTU :  60  MENIT

Petunjuk :

- Bacalah perintah / soal dengan teliti sebelum bekerja

- Bekerjalah dengan teliti dan pergunakan alat-alat yang tersedia

- Bertanyalah pada penguji bila ada yang belum jelas.

Alat:

Bahan:

- Kotak alat

- Lampu kontrol

- Lampu Timing

- Dwell dan Rpm tester

- Engine Stand.Toyota Kijang 5 K

- Distributor Kijang 5K dengan advans Vakum ganda

- Kontak pemutus dan Kondensor

Soal :

1. Lengkapi gambar rangkaian sistem pengapian Konvensional.

2. Rakit dan pasang kembali distributor pada motor.

3. Rangkailah sistem pengabelannya.

4. Hidupkan motor !

5. Periksa kerja Advans pengapian.

6. Catat data-data yang diperoleh dari hasil pengukuran dan berikan kesimpulan.

Spesifikasi

1. Urutan pengapian      = 1 3 4 2.

2. Saat pengapian         = 50  p.e. sebelum TMA (advans vakum depan dilepas) pada putaran 750. ± 50 Rpm

3. Sudut dwell              = 54  ± 20. poros kam

MATERI LOMBA:  TUNE UP MOTOR BENSIN

WAKTU:  75 MENIT

Petunjuk :

a.       Bacalah soal dengan teliti sebelum mengerjakan tugas.

b.       Tanyakan pada pengawas bila ada bagian soal yang kurang jelas

c.        Komponen pengganti dapat diminta pada penguji

Alat:

Bahan:

-   Kotak alat

-   Tachometer dan Dwelltester

-   Timinglight

-   AVO meter

-   Kompresi tester

-   Pistol udara

-   Motor stand Toyota 4K

-   Kabel busi

-   Klem kabel buaya

-   Saringan udara

-   Platina

-   Kondensor

-   Kain lap

-   Kain pel

-   Amplas

Soal/Tugas :

Motor ini telah beroperasi selama 10.000 Km dan sedang dilakukan pekerjaan Tune-up

Pekerjaan-pekerjaan yang sudah dilaksanakan adalah, pemeriksaan sistem pelumasan, pemeriksaan sistem pendinginan serta pemeriksaan baterai.

Selanjutnya lakukan pekerjaan Tune-up lain yang belum dilaksanakan !

Spesifikasi                             Dingin                                       Panas

Celah katup hisap                    0,15 mm                                   0,20 mm

Celah katup buang                   0,25 mm                                   0,30 mm

Sudut Dwell                             54 ± 2o Pk

Saat pengapian                        8o Pe sebelum TMA

Putaran Idle                             750 – 800 rpm

MATERI LOMBA:  SISTEM STARTER

WAKTU:  60 MENIT

  Petunjuk :

a.        Bacalah soal dengan seksama sebelum bekerja

b.       Hati-hati dengan pemakaian alat ukur

c.        Tanyakan pada penguji apabila ada hal yang belum jelas

d.        Komponen yang diperlukan dapat dimintakan pada penguji

ALAT :

BAHAN :

-    Kotak alat

-    Multimeter

-    Motor stand

-    Baterai

  SOAL :

Sistem starter pada motor ini tidak berfungsi dengan baik, supaya sistem starter dapat berfungsi lagi dengan baik, maka lakukanlah pekerjaan berikut :

-    Lakukan pemeriksaan/ analisa gangguan pada sistem starter.

-    Lakukan perbaikan gangguan tersebut bila perlu.

-    Lakukan pengukuran pada sistem starter.

MATERI LOMBA:  OVERHOUL MOTOR

WAKTU :  60 MENIT

Petunjuk singkat :

-   Baca soal dengan teliti sebelum bekerja

-   Tulis hasil pengukuran pada lembar jawaban

-   Tanyakan pada penguji apabila ada hal yang kurang jelas

ALAT:

BAHAN:

-   Mistar sorang

-   Mikrometer

-   Ragum kecil

-   Pengukur tabung silinder

-   Blok motor/Tabung silinder

-   Poros engkol

-   Kain lap

SOAL :

Motor ini telah dibongkar dalam rangka pekerjaan overhaul

Salah satu pekerjaan dari overhaul adalah pengukuran jurnal poros engkol dan tabung silinder

Tugas :

1.  Lakukan pengukuran poros engkol pada :

     -  2 jurnal utama ( tempat metal duduk ) nomor 1 dan 2

     -  2 jurnal batang torak( tempat metal jalan ) nomor 1 dan 2

        Selanjutnya catat dan simpulkan hasil pengukuran anda pada lembar jawaban

2.  Lakukan pekerjaan pengukuran tabung silinder

     pada sumbu X dan Y masing-masing 3 posisi ( atas tengah dan bawah ) lakukan pekerjaan

     tersebut pada silinder 1 dan 2. Kemudian simpulkan keadaan dari tabung silinder

DATA TEKNIS :

POROS ENGKOL

TABUNG SILINDER

-    Limit ketirusan kelonjongan : 0,02 mm

-    Limit keausan                    : 0,2   mm

-    Diameter standart

     Jurnal utama                      : 49,35-49,65 mm

     Jurnal batang torak             : 37,24-37,55 mm

-    Limit ketirusan kelonjongan  : 0,10 mm

-    Limit keausan                     : 0,2   mm

-    Diameter standart                : 65,65-65,895 mm

MATERI LOMBA:  SISTEM REM

WAKTU:  75  MENIT

 Petunjuk :

a.       Bacalah soal dengan teliti sebelum mengerjakan sesuatu.

b.       Periksalah alat dan bahan yang diperlukan bila masih ada yang kurang minta pada penguji

c.       Bekerjalah dengan teratur, bersih dan jagalah keselamatan kerja.

Alat

Bahan :

-    Tang pegas rem

-    Tang ujung lancip

-    Obeng minus (pipih) sedang

-    Obeng khusus penyetel

-    Kunci nipel

-    Kunci roda

-    Kunci momen

-    Bak plastik

-    Cairan rem Dot 3

-    Selang transparan

-    Kain lap

-    Nipel udara

-    Air

-    Kertas gosok kasar

-    Mobil dengan rem tromol

-    Vet SG

Soal/Tugas :

Mobil ini sedang dilakukan overhoul rem, untuk rem roda depan sudah selesai dirakit dan sudah dalam kondisi baik.

Tugas:

1.  Rakitlah semua komponen rem roda belakang dan laporkan hasilnya sebelum anda memasang tromol.

2.  Lakukanlah penyetelan rem dan laporkan hasilnya pada penguji.

     Lakukanlah pembuangan udara dan laporkan juga pada penguji bila sudah selesai.



MATERI LOMBA :  TRANSMISI

WAKTU :  75 MENIT

1. Petunjuk:

-   Bacalah soal dengan teliti sebelum mengerjakan tugas.

-   Periksalah alat dan bahan yang di perlukan bila kurang mintalah kepada penguji.

-   Bekerjalah dengan teliti, bersih, rapi, dan juga keselamatan kerja.

2. ALAT:

BAHAN:

-   Kotak alat

-   Snap ring

-   Ragum

-   Tranmisi rumah memanjang.

-   Kain lap

3. SOAL :

Rakitlah tranmisi yang telah terbongkar sehingga dapat berfungsi dengan baik.

MATERI LOMBA :  SISTEM PENGISIAN

WAKTU :  60 MENIT

1. Petunjuk :

a.  Bacalah perintah/tugas yang harus dikerjakan dengan teliti dan benar.

b. Tanyakan pada penguji bila ada bagian soal yang belum jelas.

2. Alat

Bahan :

-   Jamper

-   Multimeter

-   Motor Stand

3. Soal/Tugas :

Motor stand ini mengalami gangguan pada sistem pengisian.

Lakukan analisa letak gangguan pada sistem pengisian pada motor stand.

Catat dan jelaskan urutan cara menganalisa gangguan serta hasilnya pada lembar jawaban, kemudian dari hasil analisa dan pengukuran simpulkan kondisi dari masing-masing komponen sistem pengisian tersebut dan selanjutnya laporkan pada penguji.

Catatan :

Baterai dalam kondisi baik

MATERI LOMBA :  KELISTRIKAN BODI STANDART

WAKTU :  75  MENIT

1.  Petunjuk :.

-   Pahami tugas / perintah soal dengan teliti

-   Cermati gambar rangkaian dengan teliti dan benar.

-   Tanya pada penguji bila ada yang tidak jelas.

2. Alat :                                                                               Bahan :

         AVO meter

         Trainer kelistrikan.

         Lampu kontrol

         Relai



         Saklar kemudi.

3. Soal :

- Rubahlah rangkaian pengendali massa pada lampu kepala menjadi rangkaian pengendali positif pada lampu kepala dengan cara menambahkan 2 relai ( Relai 1 dan 2 )

- Selesaikan rangkaian  pada gambar terlebih dahulu , kemudian rangkailah pada Trainer Listrik Bodi

- Syarat rangkaian :

1. Saklar lampu kepala dan saklar dim tetap sebagai pengendali massa

2. Lampu dekat ( 56b ) menggunakan relai 1

3. Lampu jauh ( 56a ) menggunakan relai 2

4. Arus lampu kota ( 58 ) melalui sekring 1

5. Arus lampu kepala ( 56 ) melalui sekring 2

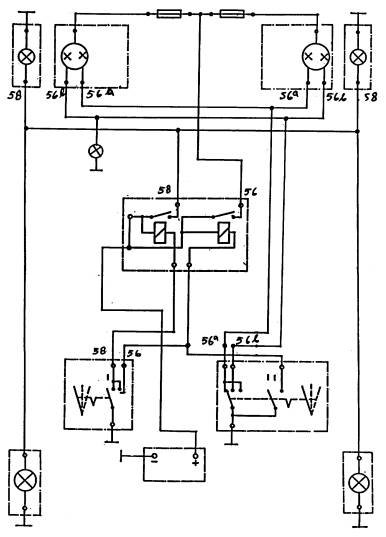

 Gambar rangkaian sistem penerangan



MATERI PROGRAM :  WAWANCARA

WAKTU :  60 MENIT / TIAP NOMOR 10 MENIT

 1. Petunjuk:

-   Bacalah soal dengan teliti dan mintalah pada penguji jika memerlukan bahan

-   Pergunakan peralatan papan tulis dan atau wall chart agar penjelasan jawaban mudah dipahami.

2. ALAT:

BAHAN:

-   Wall chart

-   Tongkat petunjuk

-   Komponen mesin otomotif

-   Komponen casis otomotif

-   Komponen listrik otomotif

-   Peralatan SST mesin, casis dan listrik otomotif

3. SOAL :

- Sebutkan 3 nama dan jelaskan fungsi cara kerja serta analisa kerusakan komponen mesin otomotif yang ditunjukkan oleh penguji.

- Sebutkan 3 nama dan fungsi  serta cara kerja dan special service tools mesin

- Sebutkan 3 nama dan jelaskan fungsi, cara kerja serta analisa kerusakan komponen casis otomotif yang ditunjukkan oleh penguji.

- Sebutkan 3 nama dan fungsi serta cara kerja special tools chasis

- Sebutkan 3 nama dan jelaskan fungsi, cara kerja serta analisa kerusakan komponen listrik  otomotif yang ditujukan oleh penguji

- Sebutkan 3 nama dan fungsi serta cara kerja dan special service tools listrik

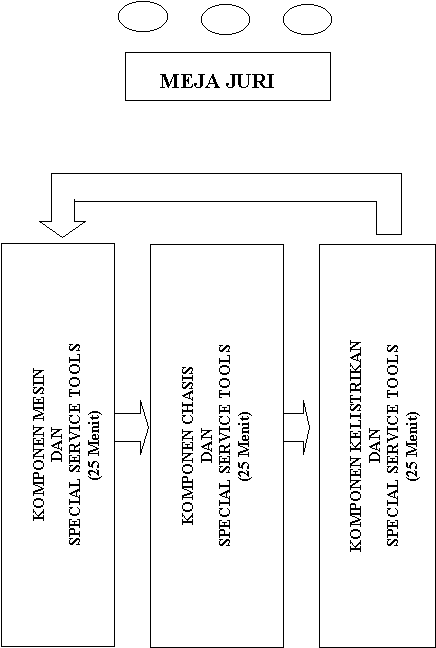

4. Denah dan alur pelaksanaan tes wawancara


Daftar perlengkapan yang harus dibawa sendiri oleh peserta:

Informasi lebih lanjut menghubungi :

Sasongko LAP, ST 0341 491239 (pesawat 260)

Daftar Peserta :

No

Nama

Asal Sekolah

Propinsi

1

Muryen

SMKN 2 Meulaboh

Daerah Istimewa Aceh

2

Sugiarto

SMKN 1 Percut Sei Tuan

Sumatra Utara

3

M. Abrar

SMKN 1 Guguk

Sumatra Barat

4

Tisno

SMK 3 Tanjungpinang

Riau

5

Rudi Rahayu

SMK Satria Jambi

Jambi

6

Jenny Quner



Sumatra Selatan

7

Ponimin

SMKS 8 Grakarsa

Bengkulu

8

Yudha Prabandrio

SMKN 2 Terbaggi Besar

Lampung

9

Akhmad Zahi

SMKN 26 Jakarta

DKI Jakarta

10

Deden Rambangi

SMKN 6 Bandung

Jawa Barat

11

Handri Harjanto

SMKN 7 Semarang

Jawa Tengah

12

Hendro Susanto

SMKN 2 Yogyakarta

DI Yogyakarta

13

Moch. Rosul

SMKN 2 Pamekasan

Jawa Timur

14

Wawan

SMK Garing Tarantang

Kalimantan Tengah

15

Data Belum Masuk

Kalimantan Barat

16

Agus Morres

SMKN 2 Kandangan

Kalimantan Selatan

17

Karsidi

SMKN 6 Samarinda

Kalimantan Timur

18

Ruben Malongasale

SMKN 3 Tahuna

Sulawesi Utara

19

I Ketut Sudarmawan

SMKN 3 Palu

Sulawesi Tengah

20

Muhammad Rizal

SMKN 2 Raha

Sulawesi Tenggara

21

Irwan

SMKN 5 Makasar

Sulawesi Selatan

22

I Wayan Sukrawan

SMKN 1 Denpasar

Bali

23

Data Belum Masuk

Nusa Tenggara Timur

24

GD Jaya Adi Wardana

SMKN 3 Mataram

Nusa Tenggara Barat

25

Data Belum Masuk

Maluku

26

Zulfadli Samad

SMK 3 Jayapura

Irian Jaya

Daftar Juri :

No

Nama

Institusi

1

Suyitno

PT. Star Motor

2

Ismanto

VEDC malang

3

Sasongko

VEDC Malang

4

Timotius Oyong

Penzoil Jakarta

5

Yunisra

OPEL Jakarta

6

Toni/Erik

PT. Malitra

7

Bambang

Honda Motor

8

 Stevanus

PT. Himawan

9

 Bambang Santoso

Astra International

10

 Hutabarat

Astra International

11

 Ignatius Bambang P

Mitsubhisi Krama Yudha

12

 Beny Sri Amin

PT. Java Motor

13

 Basuki

VEDC Malang

14

 Soedjarwo

VEDC Malang

15

 Wahyudi

VEDC Malang

16

 M. Farid

VEDC Malang

17

 M. Saiful Rochim

VEDC Malang

18

 Wawan D

VEDC Malang

19

 S. Tjatur

VEDC Malang

20

 Willem

VEDC Malang

21

 M. Sidik

VEDC Malang

22

 Bintoro

VEDC Malang

23

 M. Harly

VEDC Malang

24

 Ribut Efendi

VEDC Malang

25

 Agung Suprihatin

VEDC Malang









Home | Agenda Acara | Lokasi Lomba

Surat-surat | Akomodasi | Panitia Pelaksana

Peternakan | Teknologi Hasil Pertanian | Elektronika

Listrik | Mesin | Otomotif | Sekretaris

Jasa Boga | Tata Busana | Usaha Jasa Pariwisata

Tata Kecantikan | Seni Rupa | Kriya Kayu

Teknologi Informasi | Bahasa Inggris

Seni Tari (Exhibition)

Pameran | Seminar & Raker MPK | Peresmian Berufsakademie

Australian Workshop | CIM Experts Workshop
